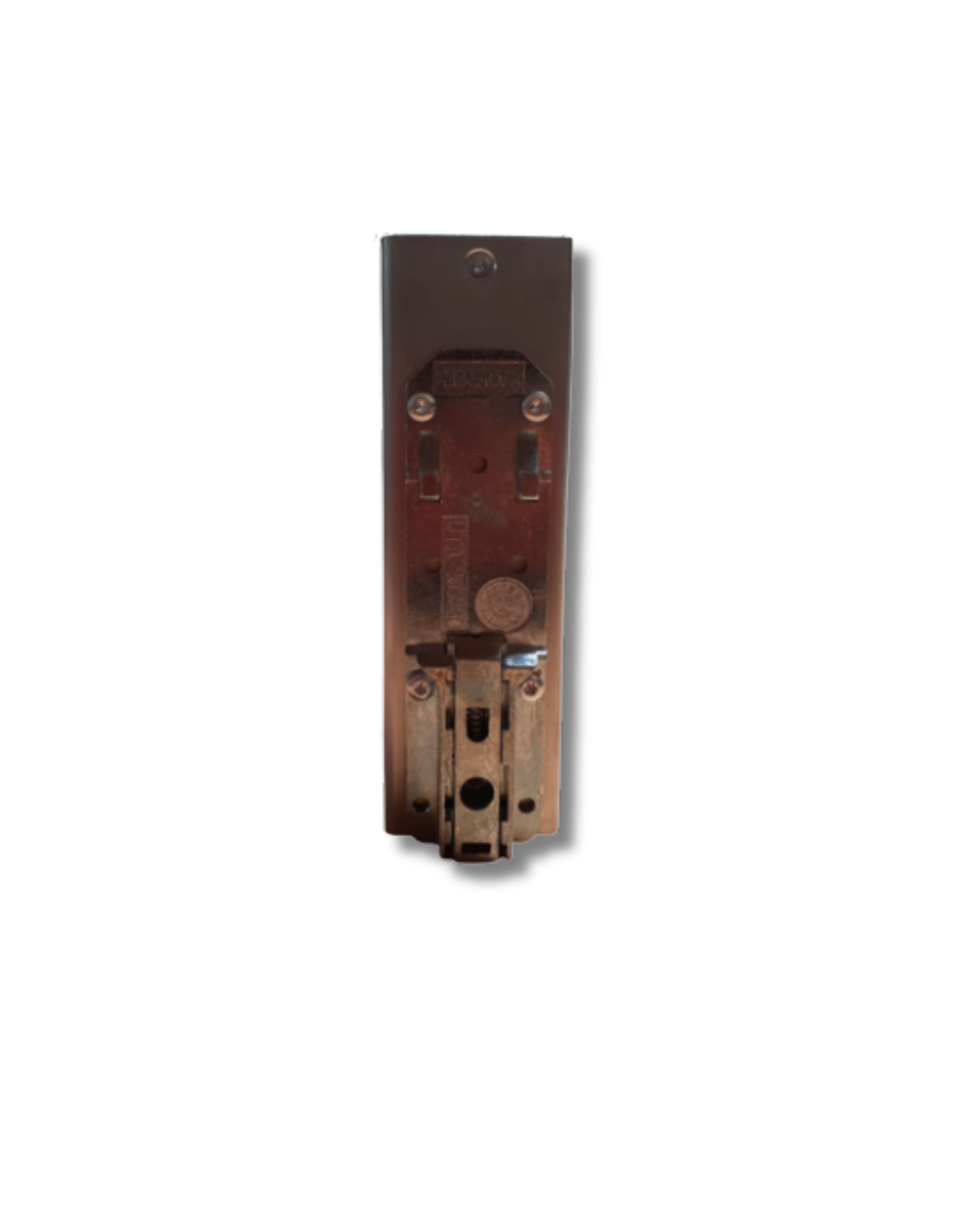

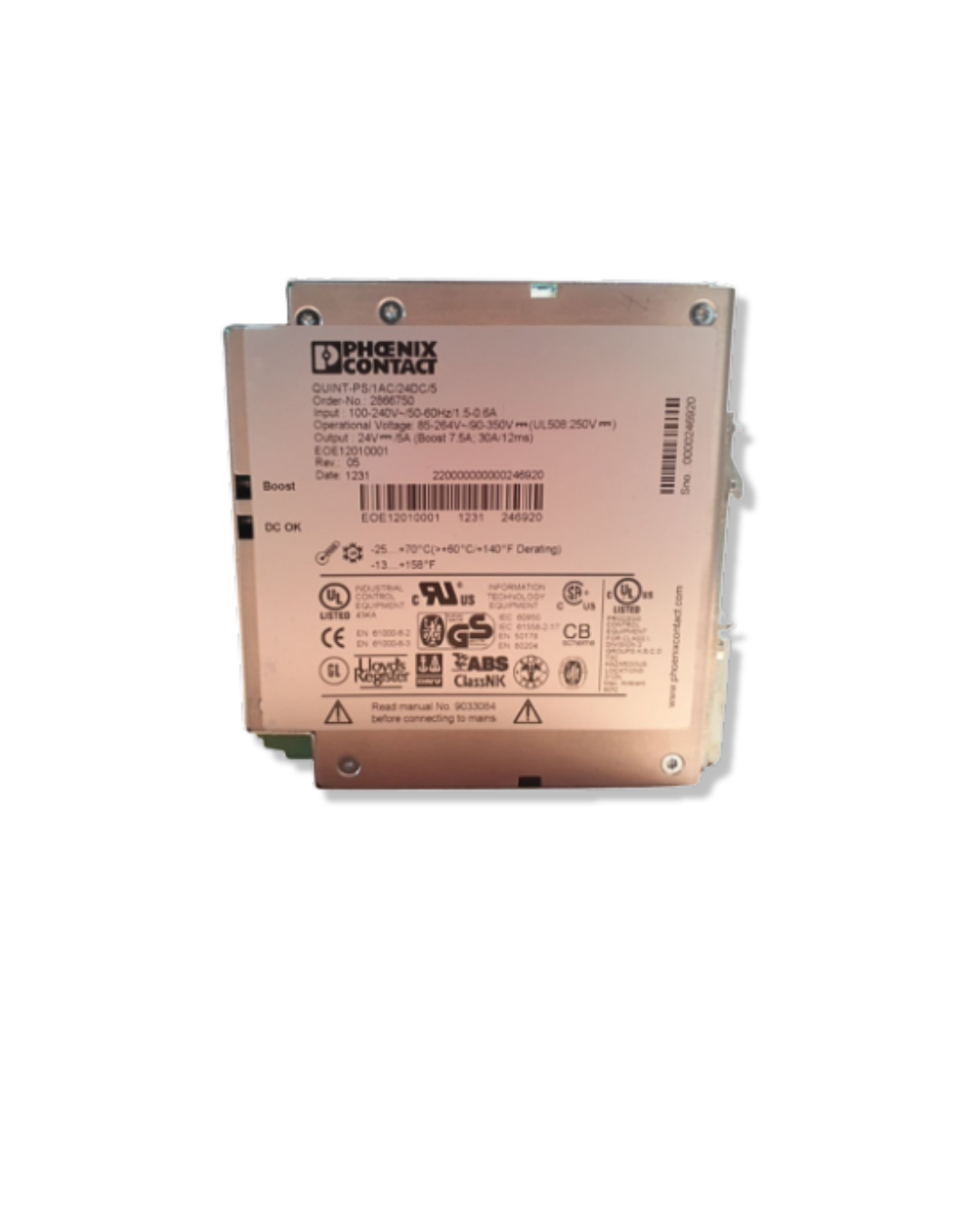

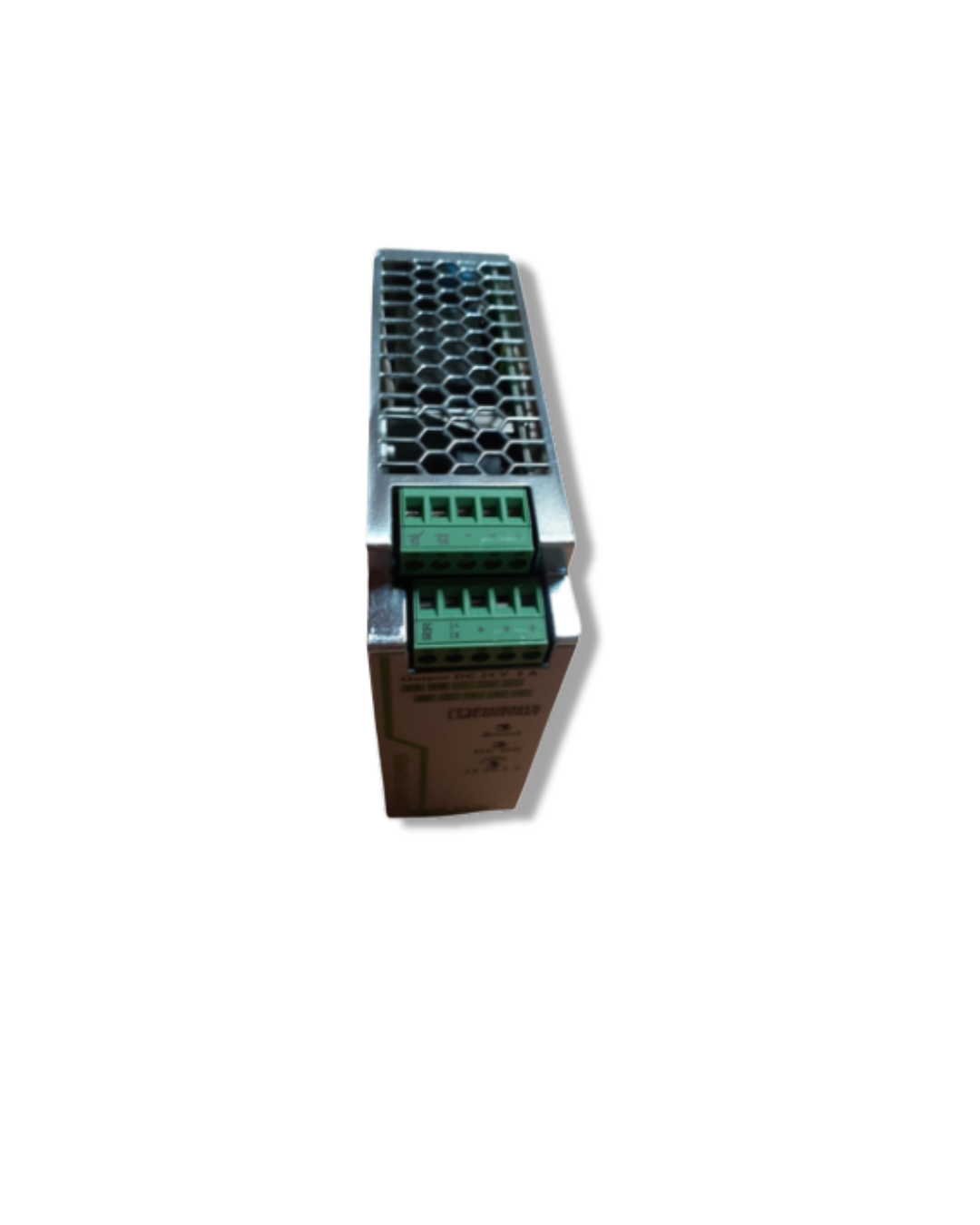

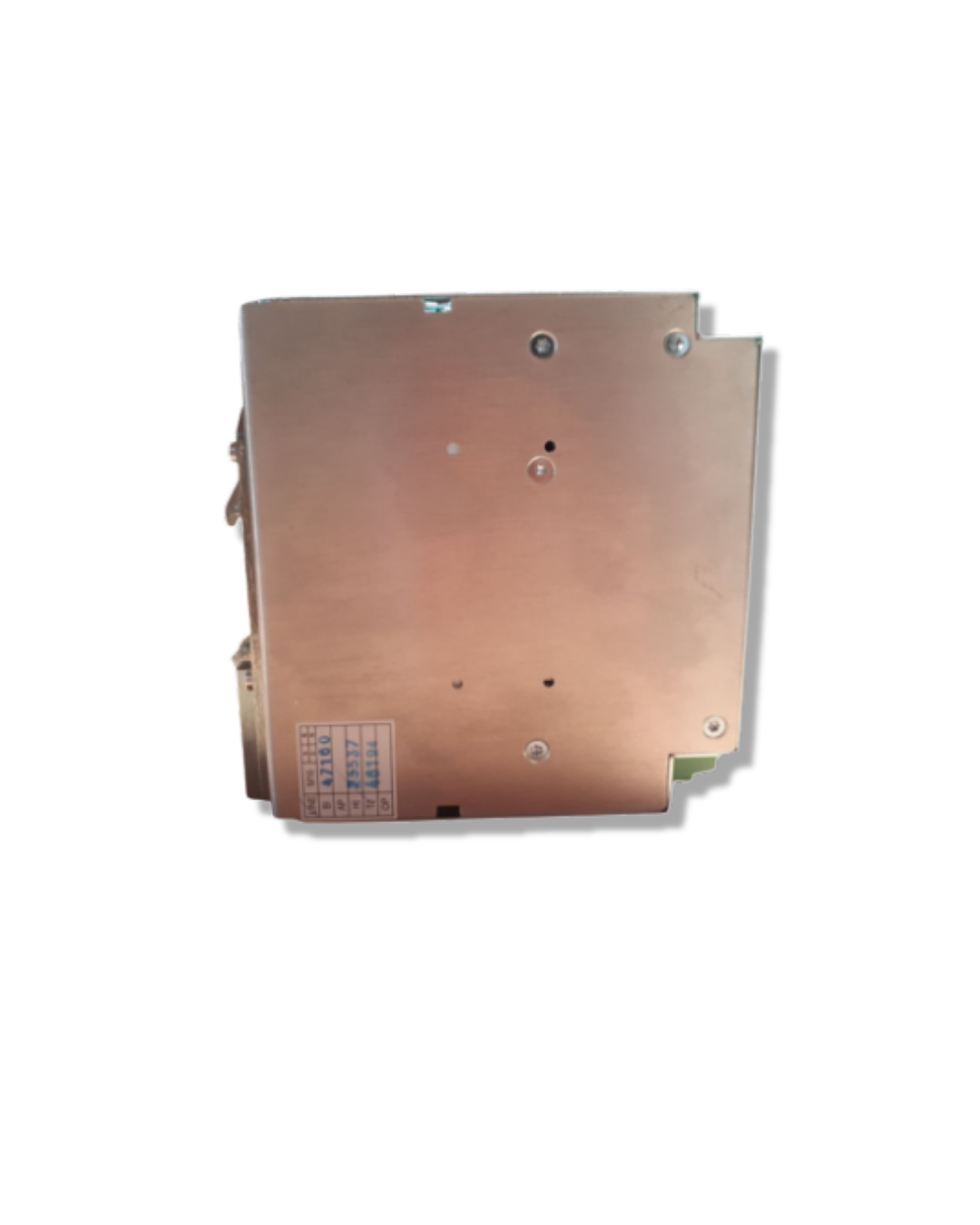

PHOENIX CONTACT QUINT-PS/1AC/24DC/5 FUENTE DE ALIMENTACION
$345
Fuentes de alimentación QUINT POWER con la máxima funcionalidad
Para la protección por fusible selectiva y con ello rentable de instalaciones, QUINT POWER activa interruptores automáticos con corriente nominal
séxtupla de forma magnética y con ello rápidamente. Además, la elevada disponibilidad de la instalación se garantiza mediante el control funcional
preventivo, que notifica estados de funcionamiento críticos antes de que se produzcan los fallos.
El arranque fiable de cargas difíciles se realiza mediante la reserva de potencia estática POWER BOOST. Gracias a la tensión ajustable, se
cubren todos los rangos de 5 V DC a 56 V DC.
Anchura 40 mm
Altura 130 mm
Medidas
Profundidad 125 mm
Anchura en montaje alternativo 122 mm
Altura en montaje alternativo 130 mm
Profundidad en montaje alternativo 43 mm
Condiciones ambientales
Índice de protección IP20
Temperatura ambiente (servicio) -25 °C … 70 °C (> 60 °C Derating: 2,5 %/K)
Temperatura ambiente (modelo testado Start-Up) -40 °C
Temperatura ambiente (almacenamiento / transporte) -40 °C … 85 °C
Humedad del aire máx. admisible (servicio) ≤ 95 % (a 25 °C, sin condensación)
Clase de clima 3K3 (según EN 60721)
Grado de polución 2
Altura de montaje 5000 m
Datos de entrada
Margen de tensión nominal de entrada 100 V AC … 240 V AC
Rango de tensión de entrada 85 V AC … 264 V AC
90 V DC … 350 V DC
Rigidez dieléctrica máximo 300 V AC
Gama de frecuencias AC 45 Hz … 65 Hz
Gama de frecuencias DC 0 Hz
Corriente de derivación a tierra (PE) < 3,5 mA
Absorción de corriente 1,2 A (120 V AC)
0,6 A (230 V AC)
1,3 A (110 V DC)
0,6 A (220 V DC)
Potencia nominal absorbida 145 VA
Extracorriente de cierre < 15 A
Puenteo en fallo de red > 55 ms (120 V AC)
> 55 ms (230 V AC)
Fusible de entrada 5 A (Lento, interno)
Selección de fusibles apropiados 6 A … 16 A (AC: Característica B, C, D, K)
Denominación de la protección Protección contra sobretensiones transitorias
Circuito de protección/componente de protección Varistor
Datos de salida
Tensión nominal de salida 24 V DC ±1 %
Rango de ajuste de la tensión de salida (Uset) 18 V DC … 29,5 V DC (> 24 V DC, limitado por constante de potencia)
Corriente nominal de salida (IN) 5 A (-25 °C … 60 °C, UOUT = 24 V DC)
POWER BOOST (IBoost) 7,5 A (-25 °C … 40 °C permanentemente, UOUT = 24 V DC)
Selective Fuse Breaking (ISFB) 30 A (12 ms)
